Das Kartenlesen ist eine wichtige Fähigkeit, die wir in der Pfadi schon lange lernen und lehren. Schliesslich ist der "Pfadfinder" jedmand, der sich in seiner Umgebung auskennt und sich gut Orientieren kann. Wichtigste Hilfsmittel dazu sind die Landeskarten, der Kompass und die Koordinaten.
In diesem Beitrag widmen wir uns dem Kompass und seiner Benutzung zur Ortung.
Kompass
Der Kopass ist ein Gerät zur Bestimmung der Himmelsrichtung. Die Kompassnadel ist ein gut gelagerter Stabmagnet, der sich am Magnetfeld der Erde ausrichtet und dessen roter Zeiger somit immer zum magnetischen Nordpol der Erde zeigt. Es muss beachtet werden, dass der magnetische Nordpol nicht ganz dem geografischen Nordpol entspricht. Die Abweichung beträgt in der Schweiz ca. 2° Azimut.
Das Azimut ist eine Winkelangabe aus der Astronomie, mit welchem man die Position eines Sterns am Firnament angeben kann. Dabei ist der Südazimut der Horizontalwinkel zwischen Süden und der Vertikalebene auf welchem sich der Stern befindet.

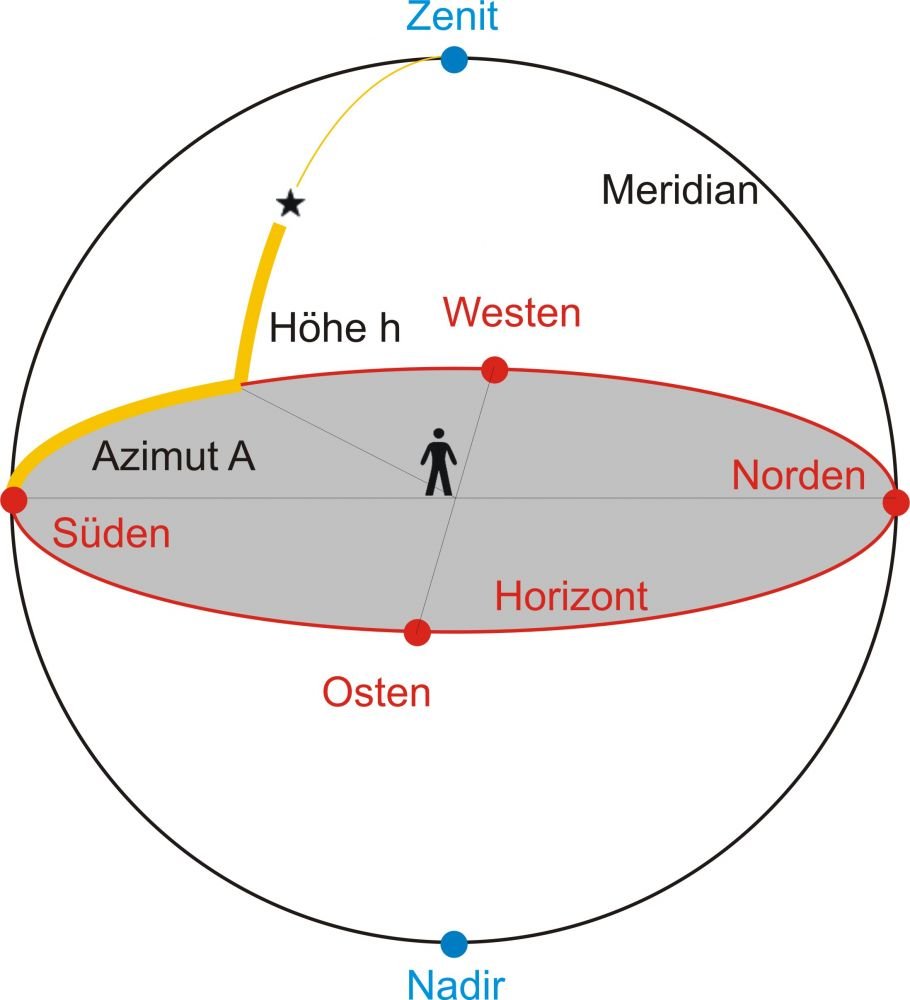

Winkel der sphärischen Astronomie (Quelle: http://scienceblogs.de/astrodicticum-simplex/2010/07/16/spharische-astronomie)
Das Azimut kann jedoch nicht nur für die Astronomie verwendet werden. In der Navigation wird der Nordazimut verwendet und gibt den Winkel zwischen Norden und dem anvisierten Ziel an. Zu diesem Zweck besitzt auch ein Kompass ein Azimutwinkelmessgerät, mit welchem man Winkel zwischen dem magnetischen Norden und dem mît dem Kompass angepeilten Objekt oder Ziel bestimmen kann.
Gängige Winkeleinheiten für Azimut sind Grad, Gon (bekannt als Neugrad) oder Artilleristischer Strich (bekannt als Artilleriepromille). Dabei handelt es sich lediglich um verschiedene Arten zur Einteilung des Kreiswinkels. Ein ganzer Kreis hat ...
- 360° (Grad)
- 400 gon (Neugrad)
- 6400 ‰ (Artilleristischer Strich)
Anpeilen
Unter "Anpeilen" versteht man die Messung des Azimut eines bestimmten Objektes in Sichtweite von deinem Standpunkt aus mithilfe des Kompass. Wichtig zu merken ist, dass das Azimut vom Standpunkt abhängt!
- Halte den Kompass gerade vor die Augen.
- Visiere das Objekt mit der Visiermarke des Kompass an.
- Drehe den Kompassring mit den Winkelangaben, bis die Nordmarken die Nordnadel des Kompass umgeben.
- Lies das Azimut von der Anzeige des Kompass ab.

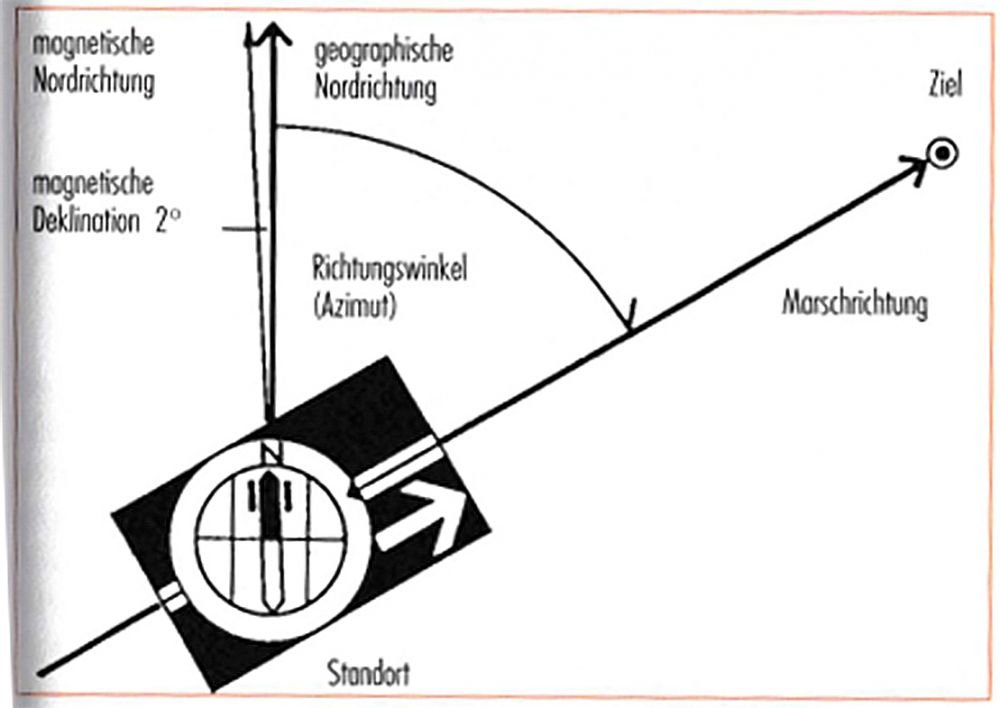

Schematische Zeichnung des Anpeilens (Quelle: Thilo))
Vorwärtseinschneiden
Wenn man seinen Standort auf der Karte kennt, kann man ein angepeiltes Objekt auf der Karte ausfindig machen. Dazu muss das Azimut auf die Karte übertragen werden. Suche dazu deinen Standort auf der Karte und mache einen Punkt. Ziehe nun eine Linie mit Bleistift von deinem Standort ausgehend in die Richtung des Azimut. Dein angepeiltes Objekt befindet sich irgendwo auf dieser Linie.
Wird dies von mindestens zwei Standorten widerholt redet man von Vorwärtseinschneiden (oder Obejektbestimmung). Am Schnittpunkt der auf die Karte übertragenen Azimutlinien befindet sich das angepeilte Objekt.

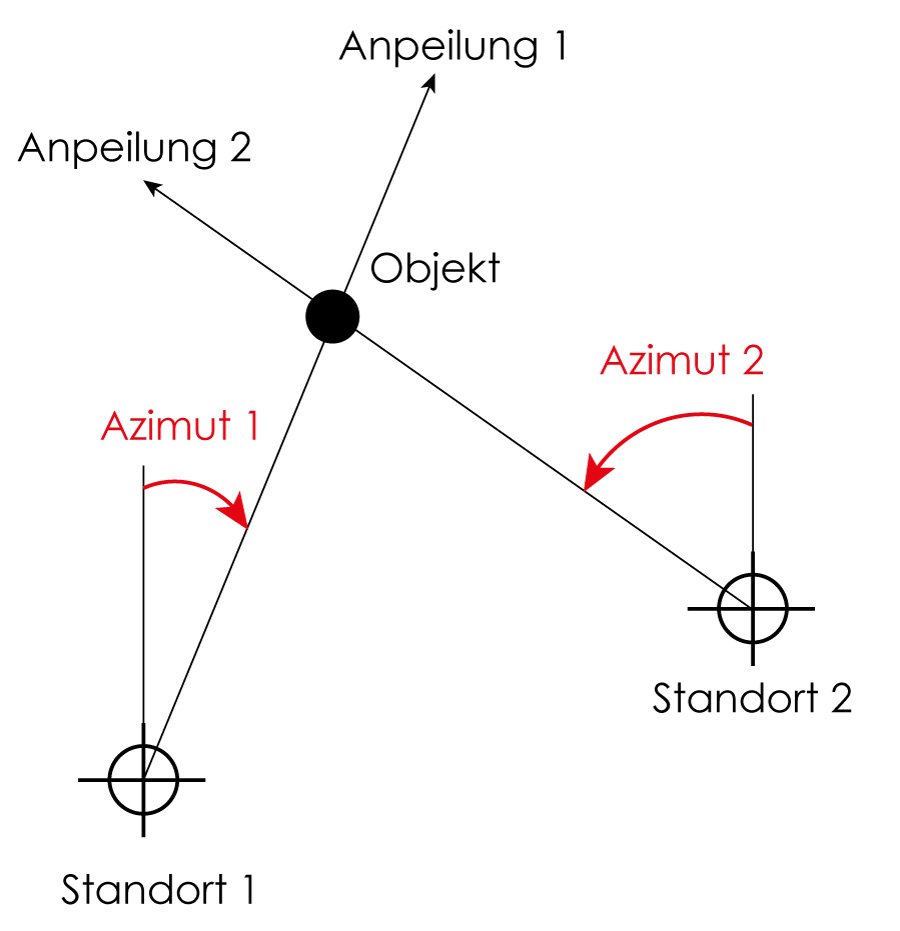

Durch anpeilen des gleichen Objekts von zwei verschiedenen Standorten kann das Objekt bestummen werden.
Rückwärtseinschneiden
Rückwärtseinschneiden ist eine Triangulationsmethode, um seinen Standort auf der Karte zu bestimmen. Dazu müssen zwei Objekte angepeilt werden, dessen Standorte auf der Karte bekannt sind. Durch das Übetragen der beiden Azimute entsteht ein Schnittpunkt der den Standort preisgibt.

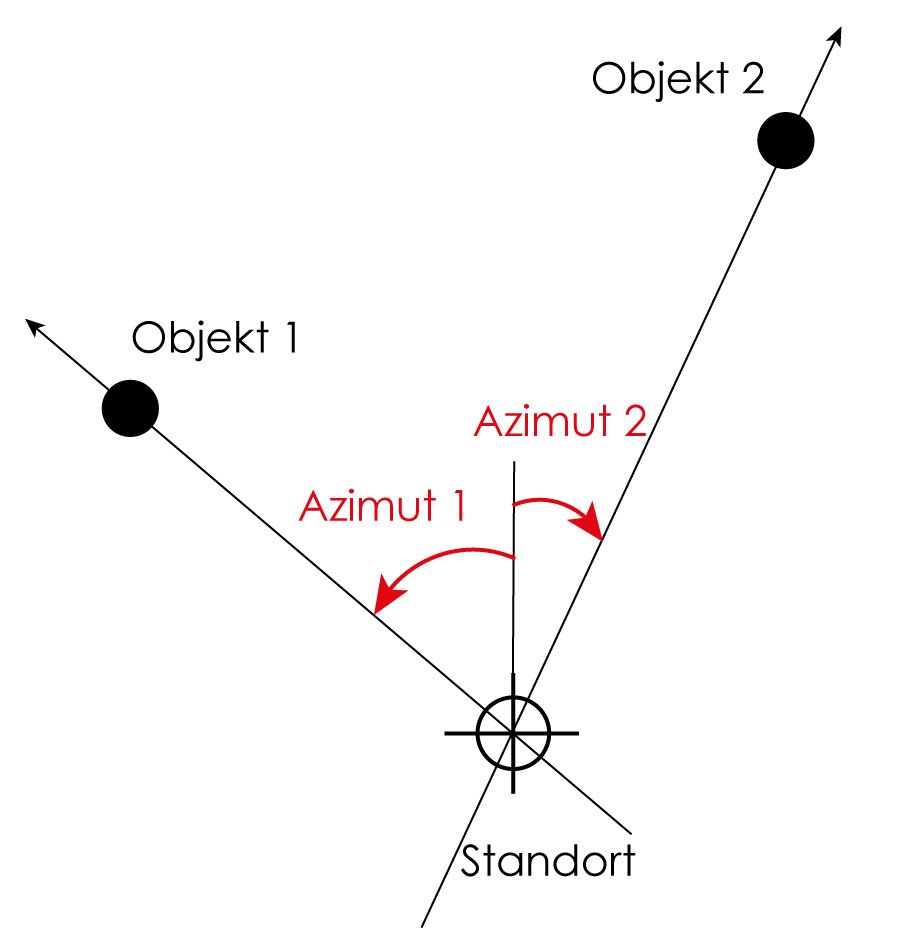

Durch anpeilen zwei bekannter Objekte kann sein eigener Standort ermittelt werden.
